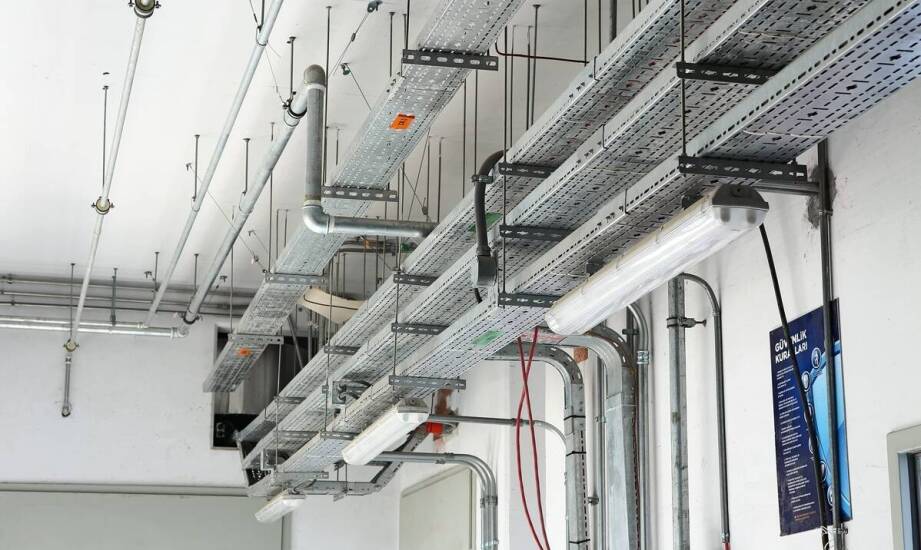

Gdzie koryto siatkowe ogranicza przegrzewanie i ułatwia późniejszy serwis instalacji

Współczesne obiekty przemysłowe i komercyjne opierają się na zaawansowanych systemach automatyki budynkowej, rozbudowanych sieciach teletechnicznych oraz instalacjach fotowoltaicznych. Każda nowa technologia wiąże się z koniecznością poprowadzenia kolejnych kilometrów kabli, przez co przestrzeń w szachtach i ciągach komunikacyjnych bardzo szybko się wyczerpuje. Gęste upakowanie przewodów na ograniczonej powierzchni utrudnia proces montażu i mocno komplikuje późniejszą rozbudowę układu. Problem narasta w momencie, gdy z powodu braku miejsca przewody zaczynają na siebie oddziaływać termicznie, podnosząc temperaturę całego otoczenia. Zarządzanie tak ukształtowaną infrastrukturą wymaga rozwiązań, które z jednej strony utrzymają duży ciężar instalacji, a z drugiej pozwolą na swobodną cyrkulację powietrza zapobiegającą degradacji okablowania.

Jak ażurowa konstrukcja chroni przewody przed przegrzaniem

Głównym zagrożeniem dla gęsto ułożonych kabli jest stały wzrost temperatury, który może prowadzić do uszkodzenia izolacji lub obniżenia obciążalności prądowej układu. Otwarta struktura siatki zapewnia swobodny przepływ powietrza wokół izolacji, co skutecznie odprowadza ciepło generowane przez przewody na długich odcinkach tras. W zamkniętych profilach zbyt ciasne ułożenie wiązek tworzy barierę termiczną, wymuszając niekiedy sztuczne obniżanie dopuszczalnego prądu długotrwałego. Zastosowanie otwartej formy eliminuje ten problem, pozwalając na bezpieczne i pełne wykorzystanie parametrów transmisyjnych kabla. Odpowiednio dobrane korytka elektryczne pomagają zachować właściwe warunki pracy nawet w mocno obciążonych sieciach zasilających i energetycznych.

Nośność całego układu zależy od kilku powiązanych ze sobą parametrów technicznych. Podstawę stanowi przekrój użyteczny, który musi zawsze uwzględniać rezerwę na przyszłą rozbudowę infrastruktury. Konstrukcje te charakteryzują się konkretnymi wymiarami, które determinują ich stabilność:

• Wysokość boków wynosi zazwyczaj od 30 do 110 milimetrów, chroniąc przewody przed wysunięciem.
• Szerokość podstawy waha się od 35 aż do 600 milimetrów w zależności od planowanej kubatury wiązek.
• Przekrój użyteczny nierzadko przekracza 5000 milimetrów kwadratowych w największych wariantach.

To zróżnicowanie geometryczne pozwala precyzyjnie dopasować sztywność trasy do ciężaru układanych kabli. Bezpieczne przenoszenie obciążeń statycznych i dynamicznych wymaga również właściwego rozstawienia punktów podparcia. Zastosowanie dedykowanych wieszaków sufitowych lub wzmocnionych wysięgników ściennych skutecznie zapobiega odkształceniom siatki pod wpływem naporu miedzianych żył.

Utrzymanie instalacji i specyfika stref technicznych

Przestrzenie techniczne, podziemia budynków i hale produkcyjne to miejsca szczególnie narażone na gromadzenie się kurzu, pyłów przemysłowych oraz wilgoci. Zamknięte profile z biegiem lat zbierają zanieczyszczenia niczym rynny, utrudniając weryfikację fizycznego stanu kabli. Ażurowa budowa minimalizuje powierzchnię osiadania pyłu i umożliwia naturalne odparowywanie wilgoci, co znacząco ułatwia utrzymanie czystości w obrębie całej instalacji. Przejrzystość siatki przyspiesza również okresowe przeglądy techniczne. Instalator widzi układ przewodów na całej długości, co pozwala szybko zlokalizować ewentualne uszkodzenia izolacji bez konieczności demontażu osłon. Taki bezpośredni dostęp serwisowy drastycznie skraca czas przestojów podczas prac konserwacyjnych.

Wybierając konkretne elementy montażowe, warto uwzględnić rygorystyczne wymagania przeciwpożarowe obowiązujące w obiektach użyteczności publicznej. Systemy tras kablowych często pełnią funkcję podtrzymania działania kluczowych urządzeń bezpieczeństwa. Polski producent BAKS z siedzibą w Karczewie wytwarza metalowe rozwiązania siatkowe posiadające certyfikaty odporności ogniowej w klasach E30 oraz E90, wydane przez CNBOP-PIB. Zgodność z normą DIN 4102-12 oznacza, że trasa utrzyma zasilanie układów ratowniczych przez określony czas w warunkach skrajnie wysokich temperatur. Proces precyzyjnego projektowania takich ciągów wspierają specjalistyczne narzędzia inżynieryjne, w tym oprogramowanie BAKSCAD oraz biblioteki do środowiska REVIT.

Decyzja o wdrożeniu konkretnego typu prowadzenia kabli nigdy nie opiera się wyłącznie na początkowych kosztach materiału. Ostateczny wybór dyktują fizyczne warunki środowiskowe, wymogi termiczne i perspektywa długofalowej, bezawaryjnej eksploatacji. Wiedza o tym, jak zachowują się przewody pod obciążeniem w ciasnych szachtach, słusznie kieruje uwagę inżynierów w stronę systemów maksymalizujących naturalną wentylację.

Ażurowe struktury sprawdzają się dokładnie tam, gdzie mechaniczna stabilność musi łączyć się z elastycznością serwisową. Ograniczenie ryzyka przegrzania wydłuża żywotność izolacji, a brak fizycznych barier przyspiesza każdą przyszłą modyfikację układu. Taka przejrzysta forma organizacji tras wpisuje się w standardy bezpiecznego budownictwa infrastrukturalnego, gwarantując sprawny obieg energii w całym obiekcie.
