Kabel sensoryczny, akcelerometry i detektory bezprzewodowe — jak różni się analiza drgań ogrodzenia

To samo metalowe ogrodzenie generuje zupełnie inne sygnały alarmowe w zależności od zastosowanej technologii detekcji drgań. Pojedynczy podmuch wiatru, uderzenie gałęzi czy próba przecięcia drutu wywołują fizyczny ruch mechaniczny, który musi zostać precyzyjnie zinterpretowany przez urządzenia ochronne. Wybór odpowiedniego rozwiązania pomiarowego decyduje o tym, czy obsługa obiektu otrzyma wiarygodną informację o rzeczywistym intruzie, czy też będzie zmuszona do ciągłego ignorowania serii fałszywych alarmów. Sposób analizy tych odkształceń stanowi główną różnicę między dostępnymi na rynku zabezpieczeniami perymetrycznymi.

Jak technologie detekcji mierzą fizyczne odkształcenia ogrodzenia

Standardowy kabel sensoryczny opiera swoje działanie na zmianie położenia wewnętrznych przewodników względem otaczającej ich izolacji. Ten fizyczny nacisk lub wygięcie modyfikuje parametry elektryczne obwodu, co pozwala centrali odnotować naruszenie struktury bariery. Elektroniczne układy sterujące po prostu rejestrują te wahania, a nowoczesny system napłotowy wykorzystuje zjawisko zmiany rezystancji do bieżącego monitorowania stanu zabezpieczeń. Zastosowane w takich urządzeniach algorytmy przetwarzania sygnału skupiają się na odróżnianiu rzeczywistych drgań wywołanych przez człowieka od typowych zakłóceń pogodowych.

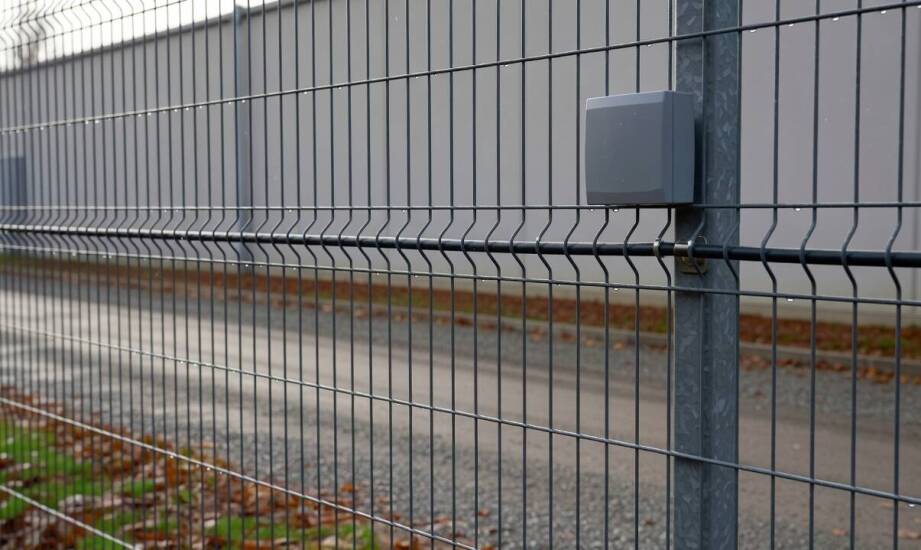

Zupełnie inny mechanizm pomiarowy oferuje technologia MEMS. Akcelerometry tego typu nieprzerwanie mierzą przyspieszenie w trzech osiach przestrzennych, dostarczając dokładnych danych o kierunku i sile ruchu konkretnego fragmentu siatki. Projektanci często łączą je z innymi rodzajami czujników, aby uzyskać pełniejszy i bardziej wiarygodny obraz sytuacji na obwodzie chronionego terenu. Obok tych rozwiązań funkcjonują systemy strefowe, które dzielą całą linię na mniejsze, w pełni adresowalne sekcje detekcji, co znacznie ułatwia szybką lokalizację miejsca wtargnięcia. Na rynku pojawiają się również bezprzewodowe detektory drgań komunikujące się drogą radiową. Urządzenia te rejestrują podobne anomalie mechaniczne, ale zamykają cały proces obróbki sygnału wewnątrz pojedynczego, autonomicznego modułu montowanego na przęśle.

Reakcja na uderzenia, kołysanie i budowa fizyczna przęsła

Krótki impuls mechaniczny wywołany uderzeniem narzędzia generuje w strukturze kabla gwałtowną zmianę parametrów w ułamku sekundy. Sterownik analityczny bezbłędnie rozpoznaje takie zjawisko jako próbę brutalnego sforsowania bariery. Trójosiowy akcelerometr widzi to samo zdarzenie jako bardzo ostry skok przyspieszenia w jednej wybranej osi. Z kolei powolne kołysanie siatki pod wpływem silnego wiatru powoduje powolny, falujący odczyt. Cyfrowe filtry na bieżąco porównują ten ruch z zapisanymi w pamięci wzorcami naturalnymi i po prostu odrzucają go jako niegroźne zjawisko atmosferyczne.

Rodzaj zastosowanego materiału konstrukcyjnego mocno determinuje sposób propagacji drgań. Elastyczna siatka splatana w rolce znacznie łatwiej przenosi wibracje na większe odległości niż sztywne panele z drutu zgrzewanego. Z tego powodu na bardzo długich i jednolitych odcinkach ogrodzenia konieczne staje się precyzyjne dostrojenie czułości sprzętu. Sztywność samych słupków nośnych wpływa z kolei na rezonans akustyczny całej instalacji. Solidne, głęboko zabetonowane podpory świetnie tłumią fałszywe alarmy od podmuchów wiatru, ale jednocześnie osłabiają amplitudę sygnału przy bardzo ostrożnej wspinaczce intruza.

Efektywne zarządzanie czułością opiera się na właściwym podziale obiektu na strefy. Moduły wykrywające ruch montuje się zazwyczaj w stałych odstępach, na przykład co trzy metry, natomiast całą logikę grupuje się w znacznie dłuższe, niezależnie konfigurowane sekcje analityczne. Doświadczenie wdrożeniowe firmy Atline pokazuje, że na dużych obiektach przemysłowych sprzętowe zróżnicowanie czułości dla poszczególnych sektorów stanowi fundament stabilnej pracy całego systemu. Odpowiednia kalibracja pozwala całkowicie zignorować wibracje wywoływane przez intensywny deszcz czy ruch ciężarówek w pobliżu bramy wjazdowej.

Dobór konkretnej technologii detekcji drgań wynika bezpośrednio z fizycznej charakterystyki ogrodzenia, rozkładu terenu oraz zidentyfikowanego poziomu zakłóceń w otoczeniu. Nawet najbardziej wyrafinowane czujniki elektroniczne wymagają ścisłego dopasowania do właściwości mechanicznych siatki lub paneli zgrzewanych. Skuteczność ochrony perymetrycznej zawsze zależy od spójnego połączenia sztywnej bariery fizycznej z odpowiednio dobranym, cyfrowym algorytmem filtrującym odczyty.
